Ymmärrä virtausta, lämpötiloja ja jäähdytystä jo suunnitteluvaiheessa

SOLIDWORKS Flow Simulation on CFD-ratkaisu (Computational Fluid Dynamics), jonka avulla voidaan analysoida nesteiden ja kaasujen virtausta, lämmönsiirtymistä sekä jäähdytyksen toimivuutta suoraan SOLIDWORKS-ympäristössä.

Virtausten simulointi auttaa tunnistamaan ongelmia jo ennen prototyyppien valmistamista, nopeuttaa tuotekehitystä ja vähentää fyysisen testauksen tarvetta.

Hyödyt:

  • Virtaus- ja lämpötilaongelmien tunnistaminen aikaisessa vaiheessa
  • Vähemmän fyysisiä prototyyppejä ja testauksia
  • Parempi tuotteen suorituskyky
  • Lyhyemmät tuotekehityssyklit
  • Simulointi suoraan SOLIDWORKS-ympäristössä
  • Paremmat päätökset suunnitteluvaiheessa
Varaa esittely »

Simulointi suoraan SOLIDWORKS:ssa

Virtausanalyysejä voidaan tehdä samoilla 3D-malleilla, joilla tuote suunnitellaan. Tämä vähentää tiedonsiirtoa eri ohjelmistojen välillä ja nopeuttaa suunnitteluprosessia.

Edut:

  • Ei erillisiä CAD-siirtoja
  • Yksi suunnitteluympäristö
  • Nopeat mallimuutokset
  • Sujuva työnkulku

Helppokäyttöinen CFD-ratkaisu

SOLIDWORKS Flow Simulation on suunniteltu erityisesti suunnittelijoille. Työkalut ja käyttöliittymä ovat helposti omaksuttavissa myös CFD-simulointia vähemmän käyttäneille käyttäjille.

Edut:

  • Nopea käyttöönotto
  • Selkeä käyttöliittymä
  • Soveltuu päivittäiseen suunnittelutyöhön
  • Vähemmän simulointiasiantuntijuuden tarvetta

SOLIDWORKS Flow Simulation on helppokäyttöinen virtauslaskentasovellus SOLIDWORKSin sisällä

Lämpö- ja virtausanalyysit samassa ympäristössä

Virtaus, paine, nopeus, lämpötila ja lämmönsiirtyminen voidaan analysoida samassa mallissa.

Edut:

  • Kokonaisvaltainen analyysi
  • Tarkemmat suunnittelupäätökset
  • Parempi tuotteen suorituskyky
  • Vähemmän yllätyksiä testausvaiheessa

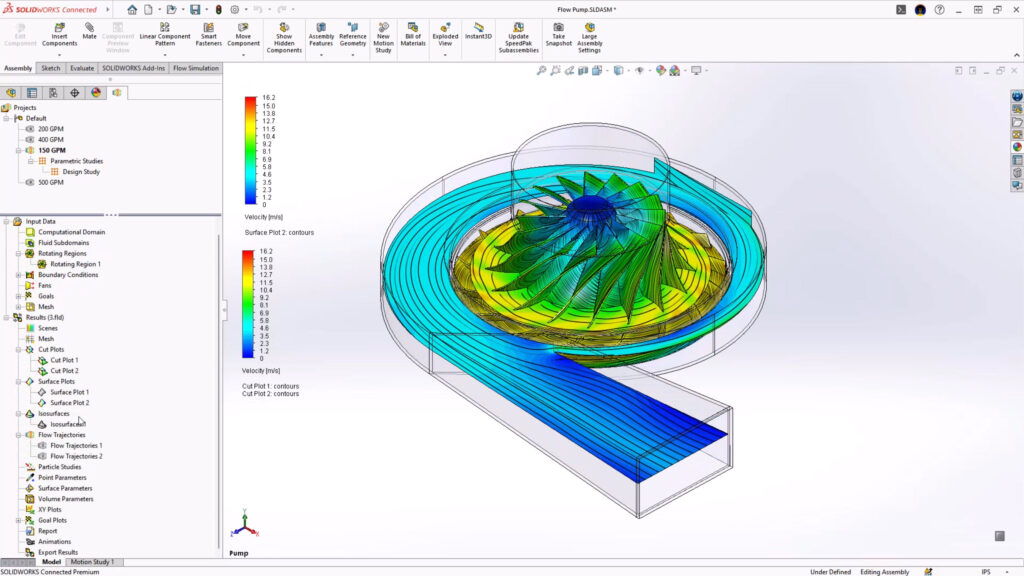

Integroitu cfd virtauslaskenta solidworks käyttöliittymässä

Yhdistä CFD-virtauslaksenta ja FEM-lujuuslaskenta

SOLIDWORKS Flow Simulation voidaan yhdistää SOLIDWORKS Simulationiin, jolloin virtauksen, paineen ja lämpötilojen vaikutuksia voidaan tarkastella myös rakenteen kestävyyden näkökulmasta.

Esimerkkejä käyttökohteista:

  • Paineen vaikutus rakenteiden lujuuteen
  • Lämpökuormien aiheuttamat muodonmuutokset
  • Elektroniikan lämpöanalyysit
  • Putkistojen ja venttiilien kuormitukset
  • Lämmönvaihtimien rakenteellinen tarkastelu

Hyödyt:

  • Paremmat suunnittelupäätökset
  • Vähemmän fyysisiä testejä
  • Tarkempi kokonaiskuva tuotteen toiminnasta
  • Yksi yhtenäinen simulointityönkulku

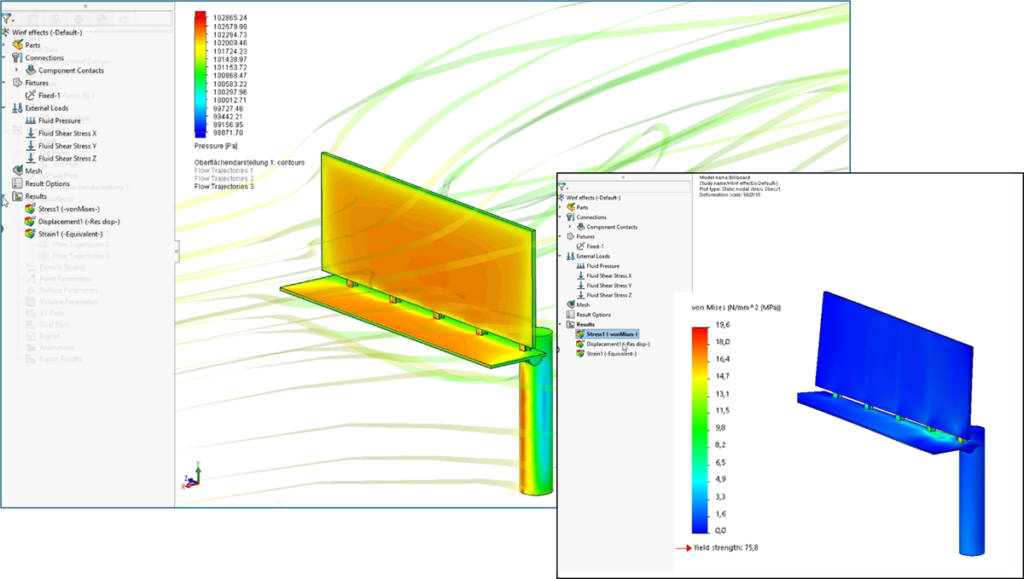

Yhdistä CFD-virtauslaksenta ja FEM-lujuuslaskenta

Tyypilliset käyttökohteet

SOLIDWORKS Flow Simulation soveltuu monille eri toimialoille ja sovelluksille.

Esimerkkejä käyttökohteista:

  • Elektroniikan jäähdytys
  • Ilmanvaihtojärjestelmät
  • Putkistot
  • Venttiilit
  • Pumput
  • Lämmönvaihtimet
  • Koneet ja laitteet
  • Prosessiteollisuuden sovellukset
  • Ajoneuvojen virtaus- ja jäähdytysratkaisut

AIPWorks auttaa asiakkaitaan SOLIDWORKS, PDM, 3dexperience, 3d-skannaus ja 3d-tulostus ohjelmistojen ja laitteiden kanssa

Selkeät visualisoinnit

Tulokset esitetään helposti ymmärrettävinä värikarttoina, virtausviivoina ja animaatioina.

Edut:

  • Tulosten helppo tulkinta
  • Selkeä raportointi
  • Tehokas kommunikointi projektiryhmissä
  • Havainnolliset esitykset asiakkaille

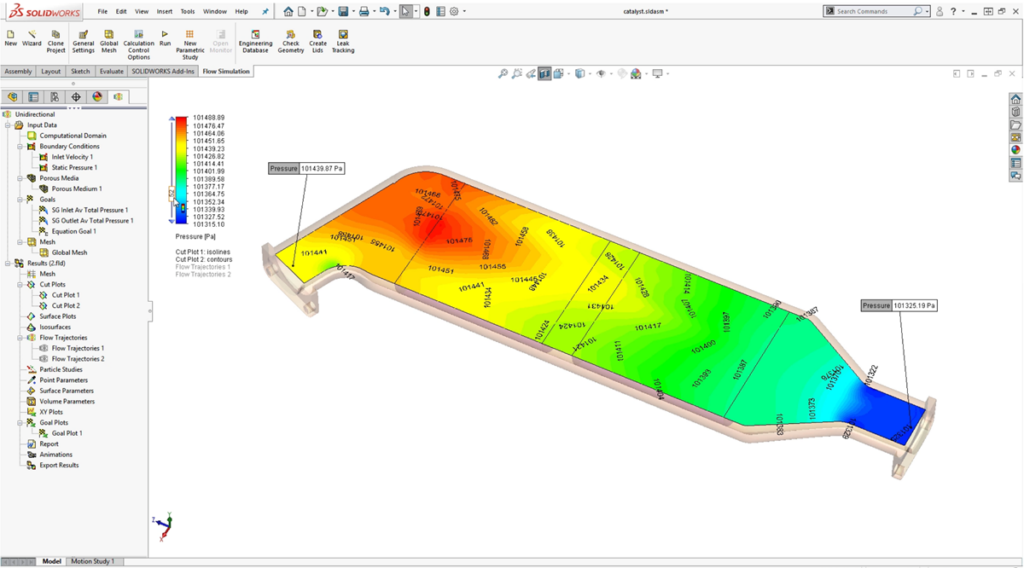

SOLIDWORKS Flow simulation sovelluksella voidaan laskea painehäviö

SOLIDWORKS Flow Simulation Electronic Cooling Module

SOLIDWORKS Flow Simulation Electronic Cooling Module on suunniteltu erityisesti elektroniikan ja sähköjärjestelmien jäähdytyksen analysointiin.

Moduulin avulla voidaan arvioida komponenttien lämpötiloja, ilmanvaihtoa sekä jäähdytysratkaisujen toimivuutta jo suunnitteluvaiheessa.

Tyypillisiä käyttökohteita:

  • Piirikortit
  • Elektroniikkakotelot
  • Teholähteet
  • Ohjauskaapit
  • Teollisuuselektroniikka

Hyödyt:

  • Komponenttien käyttöiän parantaminen
  • Ylikuumenemisen ehkäisy
  • Parempi tuotteen luotettavuus
  • Tehokkaammat jäähdytysratkaisut
  • Vähemmän fyysisiä testejä

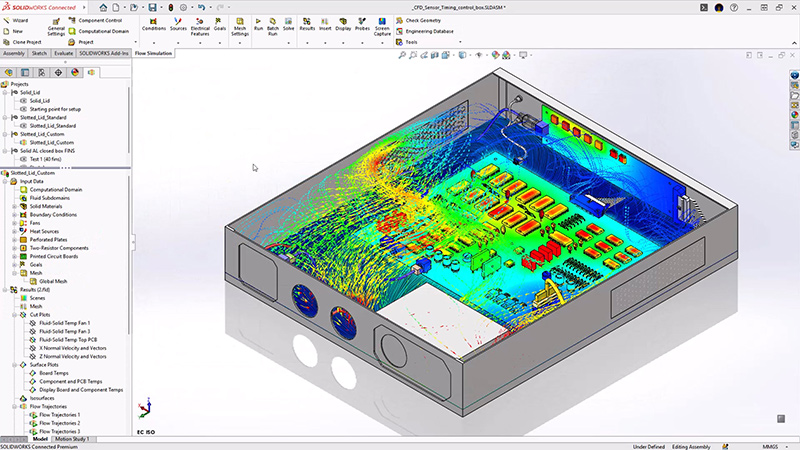

solidworks flow simulation electronics cooling lisäratkaisu

SOLIDWORKS Flow Simulation HVAC Module

SOLIDWORKS Flow Simulation HVAC Module laajentaa Flow Simulationin ominaisuuksia rakennusten, ilmanvaihtojärjestelmien ja sisäilman analysointiin.

Moduulin avulla voidaan tarkastella ilman liikkeitä, lämpötilojen jakautumista sekä käyttäjien kokemia olosuhteita eri tiloissa.

Tyypillisiä käyttökohteita:

  • Rakennusten ilmanvaihtosuunnittelu
  • Toimisto- ja tuotantotilat
  • Puhdastilat
  • Lämpötilojen jakautumisen analysointi
  • Sisäilmaston optimointi

Hyödyt:

  • Parempi sisäilman laatu
  • Energiatehokkaammat ratkaisut
  • Olosuhteiden ennustaminen ennen rakentamista
  • Vähemmän muutostarpeita toteutusvaiheessa

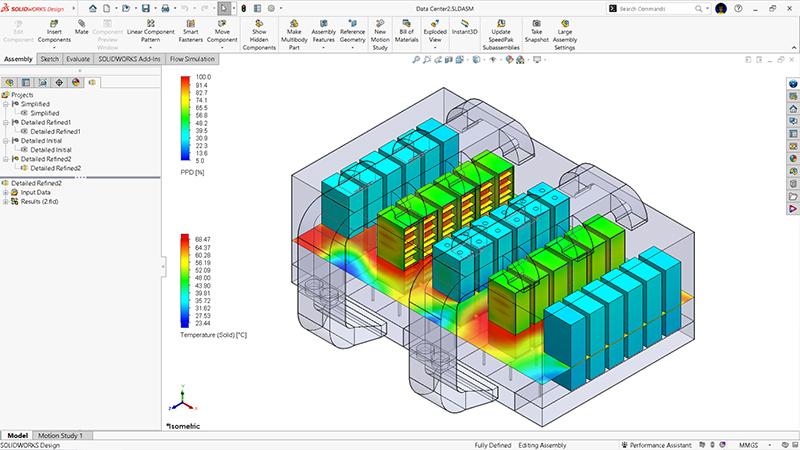

solidworks flow simulation hvac lisäratkaisu
