Suorita rakenteelliset analyysit suoraan SOLIDWORKS-ympäristössä ja tee parempia suunnittelupäätöksiä jo ennen ensimmäistä prototyyppiä.
SOLIDWORKS Simulation auttaa vähentämään prototyyppien määrää, nopeuttamaan tuotekehitystä ja parantamaan tuotteiden laatua.
SOLIDWORKS Simulation tuo simuloinnin osaksi suunnitteluprosessia. Voit testata tuotteiden kestävyyttä, käyttäytymistä ja suorituskykyä käyttämällä samaa 3D-mallia, jolla tuote suunnitellaan.
Hyödyt
Simulointi suoraan SOLIDWORKSissa
Ei tiedostojen vientiä tai erillisiä ohjelmistoja. Analyysit tehdään suoraan tutussa SOLIDWORKS-ympäristössä.
Helppo käyttöliittymä
SOLIDWORKS-käyttäjien on helppo omaksua simulointi osaksi päivittäistä suunnittelutyötä.
Selkeät tulokset ja visualisointi
Jännitykset, siirtymät, lämpötilat ja muut tulokset esitetään helposti tulkittavina kuvaajina ja värikarttoina.
Skaalautuva ratkaisu
Simulation voidaan ottaa käyttöön kevyesti ja laajentaa myöhemmin Standard-, Professional- tai Premium-tasoille.
Rakennelujuusanalyysi on SOLIDWORKS Simulationin yleisimmin käytetty analyysityyppi. Sen avulla voidaan selvittää, miten kappale tai kokoonpano käyttäytyy erilaisissa kuormitustilanteissa ja täyttääkö rakenne sille asetetut lujuusvaatimukset.
Tyypillisiä käyttökohteita:
Liikeanalyysillä voidaan tutkia mekanismien toimintaa sekä liikkuvien osien välisiä voimia ja kuormituksia. Tuloksia voidaan hyödyntää myös lujuusanalyyseissä.
Tyypillisiä käyttökohteita:
Väsymistarkastelu on tärkeä suorittaa osille, jotka ovat toistuvan kuormituksen alla. Väsymisanalyysi arvioi rakenteen käyttöikää toistuvien kuormitusten vaikutuksesta. Se auttaa tunnistamaan kohdat, joissa pitkäaikainen rasitus voi aiheuttaa murtumia tai vaurioita.
Tyypillisiä käyttökohteita:
Optimointitoiminnot auttavat löytämään rakenteelle parhaan mahdollisen tasapainon painon, jäykkyyden, kestävyyden ja kustannusten välillä.
Tyypillisiä käyttökohteita:
Ominaistaajuusanalyysi tunnistaa rakenteen luonnolliset värähtelytaajuudet ja auttaa välttämään resonanssitilanteita.
Tyypillisiä käyttökohteita:

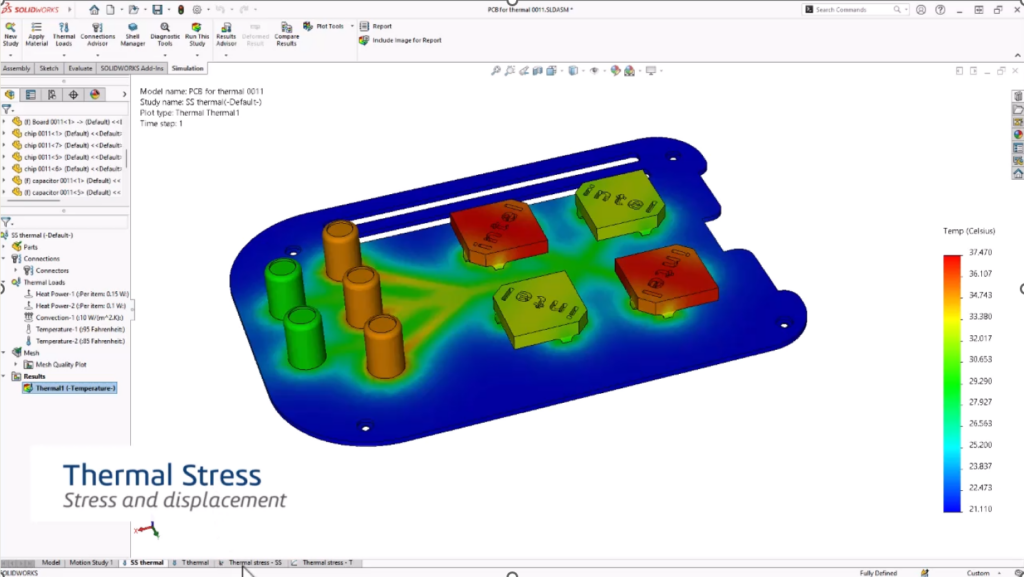

Lämpöanalyysillä voidaan tutkia lämpötilojen jakautumista sekä lämmön siirtymistä tuotteessa tai kokoonpanossa.
Tyypillisiä käyttökohteita:
Muodon optimointi
Topologiaoptimointi on yleisin rakenteen muodon optimointitapa. Se nopeuttaa huomattavasti kappaleiden suunnittelua. Topologiaoptimointi etsii automaattisesti rakenteesta alueet, joista materiaalia voidaan poistaa suorituskyvyn säilyessä. Lähtötietojen (muoto, kuormitus, kiinnitykset ja valmistustekniikan rajoitukset) perusteella SOLIDWORKS laskee optimaalisen geometrian. Laskenta perustuu SIMP-menetelmään.
Tyypillisiä käyttökohteita:
Palkit, sauvamaiset osat ja levyt on tärkeä testata myös nurjahduksen, kiepahduksen ja lommahduksen kannalta (buckling simulation). Koska nämä ilmiöt voivat tapahtua materiaalin myötörajaa alemmassa jännityksessä, tavallinen lujuusanalyysi ei riitä varmistamaan kappaleen kestävyyttä.
Nurjahdus, kiepahdus ja lommahdus ovat tämän tyyppisten kappaleiden äkillinen stabiliteetin menetys. Nurjahdus ja kiepahdus esiintyvät pitkillä ja ohuilla (poikkipinta-ala / pituus) sauvamaisilla kappaleilla sekä palkeilla, kun puristavaa voimaa kasvattamalla kappale kokee äkillisen ja huomattavan suuren poikittaisen siirtymän. Lommahdukseksi kutsutaan samaa ilmiötä levymäisillä pinnoilla (paksuus/pinta-ala).
Tyypillisiä käyttökohteita:
Paineastianalyysi on tarkoitettu paineen alaisille rakenteille ja auttaa arvioimaan rakenteen turvallisuutta sekä standardien täyttymistä.
Tyypillisiä käyttökohteita:
Pudotusanalyysillä voidaan arvioida tuotteen kestävyyttä tilanteissa, joissa siihen kohdistuu äkillinen isku tai putoaminen.
Tyypillisiä käyttökohteita:
Dynamiikka-analyysit tutkivat ajan myötä muuttuvia kuormituksia ja niiden vaikutusta rakenteeseen.
Tyypillisiä käyttökohteita:
Epälineaarinen analyysi mahdollistaa tilanteiden tarkastelun, joissa materiaalit, kontaktit tai muodonmuutokset käyttäytyvät epälineaarisesti.
Tyypillisiä käyttökohteita:
Komposiittianalyysien avulla voidaan suunnitella ja analysoida kuituvahvistettuja rakenteita sekä optimoida niiden kerrosrakenteita.
Tyypillisiä käyttökohteita:
